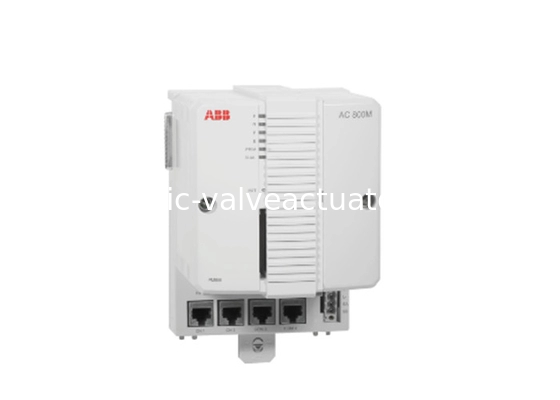

24 MHz 6.253 MB (da 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Modulo IO digitale

Name: 24 MHz 6.253 MB (da 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Modulo IO digitale
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM851AK01 3BSE066485R1
Price: 210.00 USD
Availability: InStock

Marchio:	ABB
Numero di modello:	PM851AK01 3BSE066485R1
MOQ:	1
prezzo:	Negotiations

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

India

Corrente I/O, CC:

500 mA

24 tipi del consumo di V:

140 Ma

Temperatura, funzionamento:

°C 0 - +55

Temperatura, stoccaggio:

°C -25 - +70

Imballaggi particolari:

Nuova scatola originale

Descrizione del prodotto

24 MHz 6.253 MB (da 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Modulo I/O Digitale

La scheda CPU contiene il microprocessore e la memoria RAM, un orologio in tempo reale, indicatori LED, il pulsante INIT e un'interfaccia CompactFlash.

La piastra base del controller PM851A ha due porte Ethernet RJ45 (CN1, CN2) per il collegamento alla Control Network e due porte seriali RJ45 (COM3, COM4).

Si noti che un PM851/PM851A è limitato a una porta Ethernet (CN1), quindi l'Ethernet ridondante non è disponibile. Una delle porte seriali (COM3) è una porta RS-232C con segnali di controllo modem, mentre l'altra porta (COM4) è isolata e utilizzata per il collegamento di uno strumento di configurazione.

Semplici procedure di attacco/distacco su guida DIN, utilizzando l'esclusivo meccanismo a scorrimento e bloccaggio. Tutte le piastre base sono fornite con un indirizzo Ethernet univoco che fornisce a ogni CPU un'identità hardware. L'indirizzo è riportato sull'etichetta dell'indirizzo Ethernet applicata alla piastra base TP830.

Caratteristiche e vantaggi

Affidabilità e semplici procedure di diagnosi dei guasti
Modularità, che consente l'espansione passo dopo passo
Protezione di classe IP20 senza la necessità di involucri
Il controller può essere configurato con il control builder 800xA
Il controller ha la certificazione EMC completa
Hardware basato su standard per una connettività di comunicazione ottimale (Ethernet, PROFIBUS DP, ecc.)

Informazioni generali

Numero articolo	3BSE066485R1 (PM851AK01)
Ridondanza	No
Elevata integrità	No
Frequenza di clock	24 MHz
Prestazioni, 1000 operazioni booleane	0,46 ms
Prestazioni	0,46 ms
Memoria	12 MB (da 800xA 5.1 FP4)
RAM disponibile per l'applicazione	6.253 MB (da 800xA 5.1 FP4)
Memoria flash per l'archiviazione	Sì

Dati dettagliati

Tipo di processore	MPC860
Tempo di commutazione in conf. red.	NA
N. di applicazioni per controller	32
N. di programmi per applicazione	64
N. di diagrammi per applicazione	128
N. di task per controller	32
Numero di diversi tempi di ciclo	32
Tempo di ciclo per programmi applicativi	Fino a 1 ms
Flash PROM per l'archiviazione del firmware	2 MB
Alimentazione	24 V CC (19,2-30 V c.c.)
Consumo energetico +24 V tip/max	180 / 300 mA
Dissipazione di potenza tip.	4,32 W (7,2 W max)
Ingresso stato alimentazione ridondante	Sì
Batteria di back-up integrata	Litio, 3,6 V
Stabilità dell'orologio in tempo reale	100 ppm (circa 1 h/anno)
Sincronizzazione dell'orologio	1 ms tra i controller AC 800M tramite protocollo CNCP
Coda eventi nel controller per client OPC	Fino a 3000 eventi
Velocità di trasmissione AC 800M al server OPC	36-86 eventi/sec, 113-143 messaggi dati/sec
Moduli di comunicazione su bus CEX	1
Corrente di alimentazione sul bus CEX	2,4 A
Cluster I/O su Modulebus con CPU non red.	1 elettrico, 1 ottico
Cluster I/O su Modulebus con CPU red.	NA
Capacità I/O su Modulebus	Max 24 moduli I/O
Velocità di scansione Modulebus	0 - 100 ms (tempo effettivo a seconda del numero di moduli I/O)
Corrente di alimentazione su Modulebus elettrico	24 V: max 1,0 A 5 V: max 1,5 A
Canali Ethernet	1
Interfaccia Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, femmina (8 poli)
Protocollo Control Network	MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
Backbone Control Network consigliato	Ethernet commutato a 100 Mbit/s
Interfaccia RS-232C	2 (uno generico, 1 per strumento di servizio)
Interfaccia RS-232C (COM3) (solo non red.)	RS-232C, 75-19 200 baud, RJ-45 femmina (8 poli), non optoisolata, supporto completo RTS-CTS
Interfaccia RS-232C (COM4) (solo non red.)	RS-232C, 9 600 baud, RJ-45 femmina (8 poli), optoisolata, nessun supporto RTS-CTS

Ambiente e certificazione

Temperatura, esercizio	+5 a +55 °C (+41 a +131 °F)
Temperatura, stoccaggio	-40 a +70 °C (-40 a +158 °F)
Variazioni di temperatura	3 °C/minuto secondo IEC/EN 61131-2
Altitudine	2000 m secondo IEC/EN 61131-2
Grado di inquinamento	Grado 2 secondo IEC/EN 61131-2
Protezione dalla corrosione	Conforme a G3 secondo ISA 71.04
Umidità relativa	5-95 %, senza condensa
Rumore emesso	< 55 dB (A)
Vibrazioni	10 < f < 50 Hz: ampiezza 0,0375 mm, 50 < f < 150 Hz: accelerazione 0,5 g, 5 < f < 500 Hz: accelerazione 0,2 g
Tensione di isolamento nominale	50 V
Tensione di prova dielettrica	500 V CA
Classe di protezione	IP20 secondo EN 60529, IEC 529
Emissione e immunità	EN 61000-6-4, EN 61000-6-2
Condizioni ambientali	Industriale
Marchio CE	Sì
Sicurezza elettrica	EN 50178, IEC 61131-2, UL 508
Posizione pericolosa	cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
Certificati marittimi	ABS, BV, DNV-GL, LR, RS
Approvazione TUV	No
Conformità RoHS	EN 50581:2012
Conformità WEEE	DIRETTIVA/2012/19/UE
