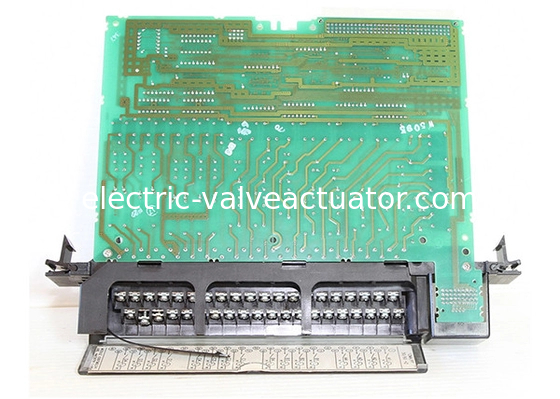

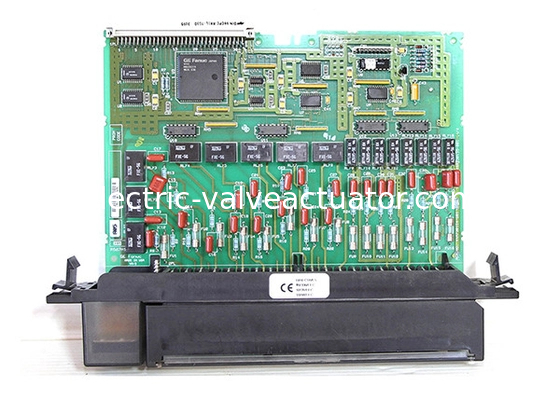

GE FANUC IC697MDL241, Modulo di ingresso discreto 240 VAC prodotto

GE FANUC IC697MDL241, modulo di ingresso discreto da 240 VAC prodotto

Descrizione del prodotto

L'IC697MDL241 è un modulo di ingresso discreto da 240 VAC prodotto da GE Fanuc. Le caratteristiche principali di questo modulo includono 16 punti isolati individualmente, un filtro di ingresso da 20 ms e la compatibilità con gli interruttori di prossimità. Il modulo IC697MDL241 è progettato per l'uso con un PLC (controllore logico di prossimità). Ogni ingresso isolato può essere utilizzato su una fase separata dell'alimentazione CA.

L'ingresso è reattivo con caratteristiche corrente-tensione standard IEC. Le caratteristiche sono compatibili con una varietà di interruttori di prossimità. Il modulo IC697MDL241 è dotato di indicatori LED, che mostrano lo stato ON-OFF di ogni punto sul lato logico del circuito. Questi si trovano nella parte superiore del modulo. L'IC697MDL241 è meccanicamente chiavettato per mantenere la corretta sostituzione con un tipo simile sul campo. I riferimenti I/O sono configurabili dall'utente e non sono necessari interruttori DIP o ponticelli. La configurazione viene completata tramite la funzione di configurazione del software di programmazione MS-DOS o Windows in esecuzione su Windows 95 o Windows NT tramite Ethernet TCP/IP o tramite la porta SNP. La funzionalità di configurazione del software di programmazione è preinstallata.

L'IC697MDL241 è compatibile con una serie di dispositivi di ingresso, tra cui pulsanti, finecorsa e selettori, nonché interruttori di prossimità elettronici, sia a 2 che a 3 fili. I circuiti di ingresso sono capacitivi per garantire una bassa dissipazione di calore, il che contribuisce all'affidabilità e alla lunga durata del modulo. Le caratteristiche della corrente di ingresso forniscono tipicamente 10 mA nello stato ON e possono assorbire fino a 5 mA di corrente di dispersione quando sono OFF. Il modulo è compatibile con una varietà di interruttori di prossimità a 2 e 3 fili.

Informazioni su IC697MDL241

Il modulo di ingresso IC697MDL241 è un modulo di ingresso discreto prodotto da GE Fanuc come parte della Serie 90-70. Funziona con una tensione nominale di 240 Volt CA e presenta 16 punti isolati separati con un tempo di filtro di ingresso di 20 millisecondi e compatibilità con gli interruttori di prossimità. Questo modulo è progettato e destinato all'uso con i Programmable Logic Controller (PLC) e ogni ingresso isolato può funzionare come una singola fase di alimentazione CA. Ha anche ingressi che sono reattivi con le proprietà corrente-tensione standard IEC, che sono compatibili con diversi interruttori di prossimità. Il modulo GE Fanuc IC697MDL241 è dotato di LED per indicare lo stato di accensione e spegnimento per ciascuno dei punti sul lato logico del circuito. I LED si trovano nella parte superiore del modulo.

Il modulo di ingresso discreto GE Fanuc IC697MDL241 è meccanicamente chiavettato per fornire una facile sostituzione con un tipo di modulo corrispondente sul campo. Gli utenti possono configurare i riferimenti I/O e non sono richiesti ponticelli o interruttori DIP. Queste configurazioni possono essere completate tramite la funzionalità di configurazione del software di programmazione Windows o MS-DOS in esecuzione sul sistema operativo Windows NT o Windows 95 tramite la porta SNP o la porta Ethernet TCP/IP. La funzione di configurazione del software di programmazione è preinstallata. Il modulo IC697MDL241 è abbinato a una raccolta di dispositivi di ingresso come finecorsa, selettori, pulsanti e interruttori di prossimità elettronici a 2 e 3 fili. Il modulo IC697MDL241 ha circuiti di ingresso capacitivi che assicurano una bassa dissipazione di calore, e questo contribuisce all'affidabilità e alla lunga durata del modulo. Ha una corrente di ingresso tipica di 10 milliampere nello stato di accensione e può anche assorbire una corrente di dispersione fino a 5 milliampere nello stato di spegnimento.

Specifiche tecniche

Informazioni tecniche

Specifications
