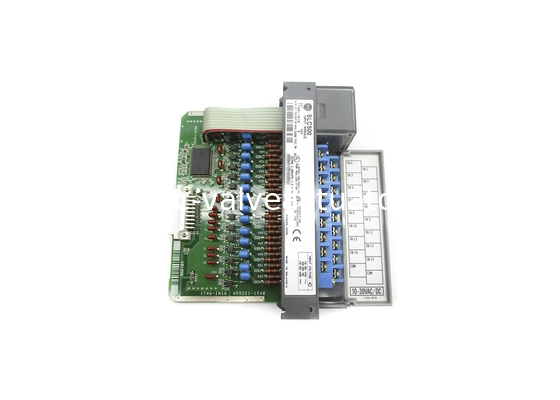

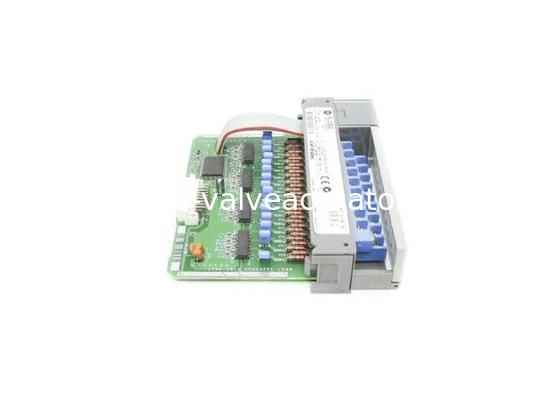

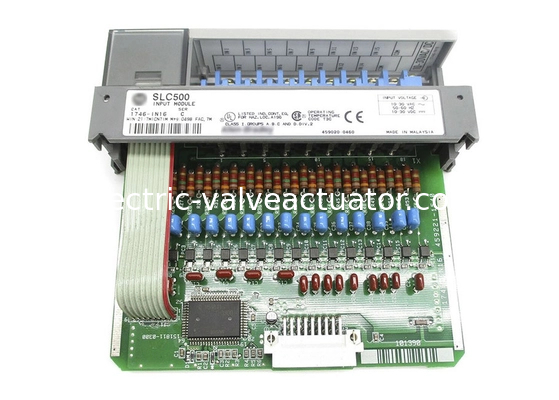

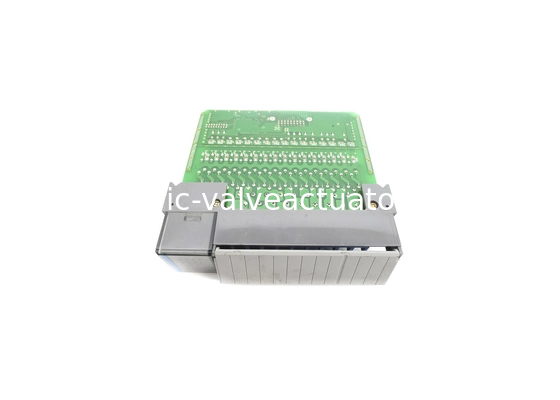

AB 1746-IN16, SLC 500 Digital AC/DC Input Module, 24 Volt AC/DC Sink

L'AB 1746-IN16 è un modulo di ingresso Sinking da 24 VDC / 24VAC. Questo modulo presenta sedici (16) canali sinking che possono essere utilizzati per interfacciarsi con segnali di ingresso discreti che operano con intervalli di tensione da 10-30 VDC e VAC.

I moduli di ingresso vengono utilizzati dal Programmable Logic Controller (PLC) per interfacciarsi con il processo. L'attivazione di ogni singolo canale rappresenta lo stato effettivo del dispositivo. Ogni canale di questo modulo ha un indicatore LED dedicato per fornire un feedback visivo se il canale ha alimentazione attiva o meno. Questi LED possono anche essere utilizzati come riferimento per la risoluzione dei problemi in quanto confermano se il segnale proveniente dal lato campo ha raggiunto il modulo.

Questo modulo occupa un singolo slot in qualsiasi telaio SLC 1746. Può essere installato nel telaio locale insieme al processore PLC o in uno slot di espansione SLC. Si monta direttamente sul telaio tramite i connettori maschio forniti che sono allineati con i connettori bus integrati del telaio, in modo simile a qualsiasi modulo nel sistema SLC 500.

Questo modulo presenta un ritardo del segnale leggermente diverso per le tensioni AC e DC. Per la tensione AC, le transizioni ON a OFF e OFF a ON presentano un ritardo del segnale di 25 ms, mentre per la tensione di alimentazione DC il ritardo del segnale sperimentato per le transizioni ON a OFF e OFF a ON è di 15 ms. Per configurare questo modulo come parte del sistema SLC 500, deve essere introdotto nella configurazione hardware del software RSLogix 500. Questo software è il software di programmazione comune per la serie di controller SLC 500.
