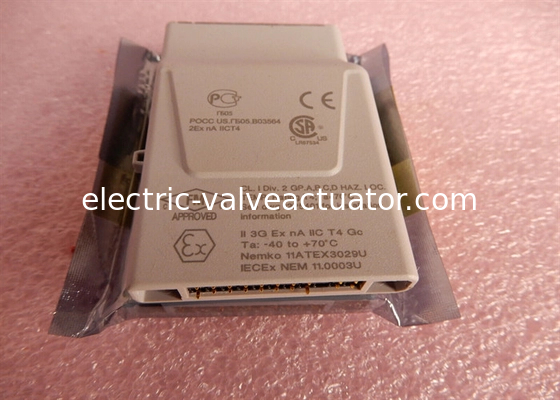

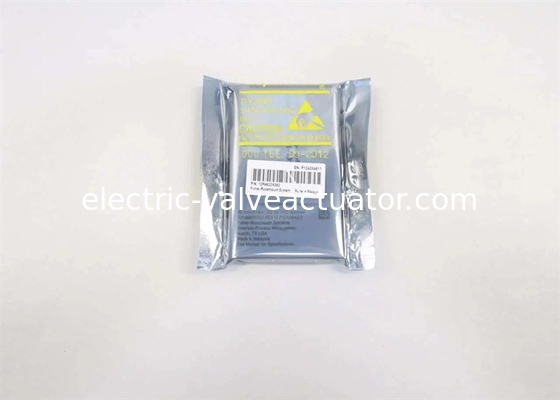

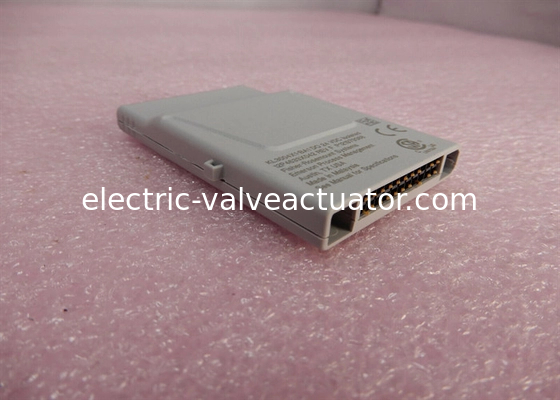

Emerson KL3004 Digital I O Output Module Nuova scatola originale

Emerson KL3004X1-BA1 Digital IO Module Nuova scatola originale

Descrizione:

Specifiche di potenza:

Potenza del bus:6.3 VDC a 32 A
Potenza del circuito di campo: 24 VDC a 10 mA

Specifiche ambientali:

Temperatura ambiente: da -40°C a +70°C
Shock: 10 g 1⁄2 onde sinusale per 11 ms
Vibrazione: 1 mm da picco a picco da 2 a 13,2 Hz; 0,7 g da 13,2 a 150 Hz
Contaminanti presenti nell'aria: ISA-S71.04 ¢1985 Contaminanti presenti nell'aria classe G3
Umidità relativa: da 5 a 95% Non condensante
Posizione chiave del blocco terminale:5C

Nota: per il numero di serie, il luogo e la data di fabbricazione, fare riferimento all'etichetta del prodotto.

Attenzione: il prodotto contiene istruzioni specifiche per l'installazione, la rimozione e il funzionamento in aree pericolose.

Riferimento al documento 12P5403 "DeltaVTM Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installazione
Altre istruzioni di installazione sono disponibili nel manuale "DeltaVTM S-Series and CHARMs Hardware Installation".

Rimozione e inserimento:

Questa unità non può essere rimossa o inserita con il sistema alimentato.
I circuiti di campo non scintillanti DEVONO essere disattivati prima di rimuovere e inserire un CHARM.

Per i circuiti non scintillanti, il fusibile su un blocco terminale CHARM non può essere rimosso quando la potenza del campo è alimentata.
Un sistema di chiusura garantisce la compatibilità tra un CHARM e il blocco terminale CHARM quando il CHARM è installato sul blocco terminale.

I tasti del blocco terminale vengono impostati automaticamente la prima volta che il CHARM viene installato sul blocco terminale.

Per installare un altro tipo di CHARM su un blocco terminale, ripristinare le chiavi rimuovendo il blocco terminale e rilasciando le chiavi dalla posizione bloccata.

Manutenzione e regolazione:Questa unità non contiene parti utilizzabili e non deve essere smontata per nessun motivo.
Non è necessaria la taratura.
