Descrizione del prodotto

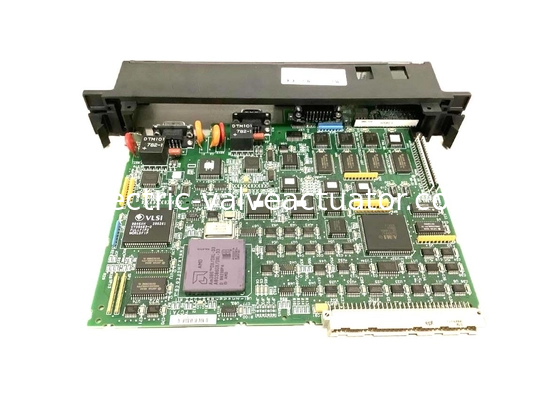

IC697BEM741 è un controller bus FIP (FBC) prodotto da GE Fanuc. Questa parte consente al PLC IC697 di connettersi a una rete Fieldbus FIP o WorldFIP da 1 Mbit. Può scansionare I/O FIP da scanner I/O remoti FIP IC693, moduli FIP IC670 e dispositivi FIP generici associati a GE Fanuc 90-70 IC697BEM741.

I punti salienti dell'IC697BEM741 includono un controller bus a 2 canali che occupa un singolo slot in un rack Integrator standard o VME. L'FBC è configurato con la funzionalità di configurazione del software di programmazione Logicmaster 90-70 o di controllo. I dispositivi I/O sul bus FIP vengono scansionati simultaneamente dal controller bus e i dati I/O vengono trasferiti alla CPU una volta per scansione. In un sistema PLC IC697 possono essere inclusi un massimo di 31 controller bus diversi. Di questi, quattro possono essere controller bus FIP.

Un bus FIP può servire drop remoti (alias rack I/O IC693 che sono interfacciati al bus tramite moduli scanner I/O remoti). Ogni drop remoto può essere costituito da qualsiasi c di moduli I/O discreti e analogici; Stazioni di controllo sul campo (alias moduli I/O di controllo sul campo che sono interfacciati al bus tramite un'unità di interfaccia bus FIP); e dispositivi generici, inclusi computer che sono interfacciati al bus tramite un modulo FIP di terze parti. Un bus FIP viene utilizzato principalmente per il controllo I/O e può essere utilizzato per memorizzare i dati di configurazione su dispositivi remoti e segnalare guasti.

Informazioni su IC697BEM741

Il controller bus FIP IC697BEM741 è un controller bus a doppio canale per il sistema controller bus FIP GE Fanuc Serie 90-70. Questo controller bus FIP consente ai PLC GE IC697 di connettersi alla rete Fieldbus FIP o WorldFIP (EN50170) da 1,0 Megabit. Il controller bus FIP IC697BEM741 può ospitare fino a 128 dispositivi sul campo, tra cui un modulo I/O di controllo sul campo (utilizzando l'unità di interfaccia bus FIP), la rete bus di campo FIP interfacciata Serie 90-70 e PLC Serie 90-30, rack I/O Serie 90-30 (utilizzando moduli scanner I/O remoti FIP) e dispositivi generici come computer per scopi generali interfacciati al bus (utilizzando il modulo di interfaccia FIP). Il controller bus IC697BEM741 può scansionare in serie i dispositivi I/O sul bus FIP e i dati I/O vengono trasferiti alla CPU ad ogni scansione iterata completata. Durante una scansione, il controller bus IC697BEM741 cerca in modo indipendente qualsiasi dispositivo remoto connesso, trasmette i dati di output dal PLC ai dispositivi connessi, consente la trasmissione di messaggi dipendenti dal tempo dai dispositivi sul campo e riceve messaggi di diagnostica dai dispositivi sul campo connessi.

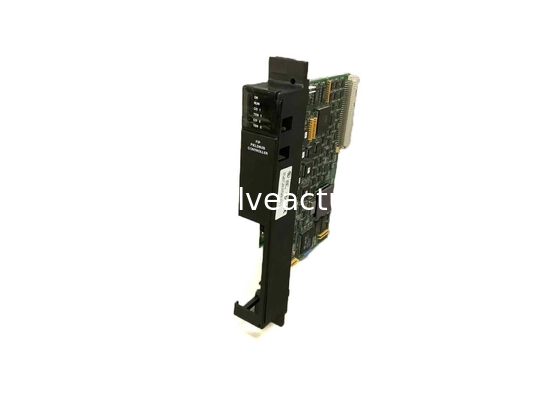

Il controller bus FIP GE Fanuc IC697BEM741 occupa un singolo slot nel rack Integrator VME GE IC697 PLC (il rack IC697CHS782 o IC697CHS783). Il controller bus FIP IC697BEM741 può essere configurato con il software di programmazione Logicmaster Serie 90-70 basato su Windows o il software di programmazione CIMPLICITY Control 90. Il controller bus IC697BEM741 è dotato di 6 indicatori LED sul pannello frontale. Le 2 spie LED superiori (i LED "MODULE OK" e "RUN") mostrano lo stato di funzionamento del modulo, mentre i 4 LED inferiori indicano lo stato della comunicazione sul dispositivo. Il controller bus IC697BEM741 ha anche un pulsante direttamente sotto gli indicatori LED per il ripristino locale. Viene fornito con un connettore seriale a 15 pin che si collega a un PC per l'aggiornamento del firmware operativo e ha anche 2 connettori bus FIP a 9 pin (canali 1 e 2) per il collegamento a 2 bus FIP.

Specifiche tecniche per IC697BEM741
