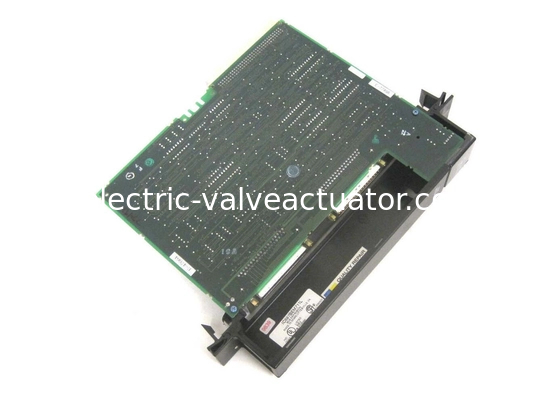

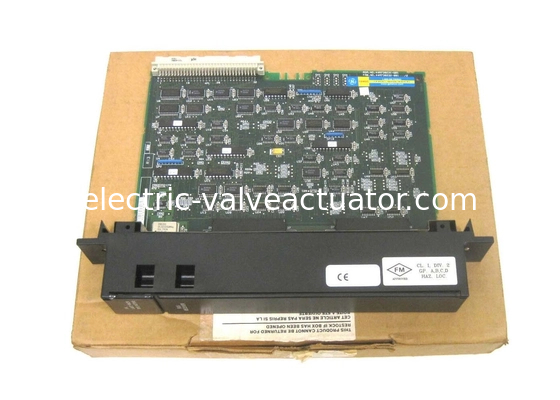

GE FANUC IC697BEM711, modulo ricevitore di bus, serie 90-70 progettato

GE FANUC IC697BEM711, modulo ricevitore di bus, serie 90-70 progettato

Marchio: GE
Numero di modello: IC697BEM711
MOQ: 1
prezzo: Negotiations
Informazioni dettagliate
Luogo di origine:
U.S.A.
Compatibilità:
IC697 PLC
Stato LED:
3
Scanalatura richiesta:
1
Ingresso di tensione:
5 volt di CC
Input corrente:
0.8 Ampere
Imballaggi particolari:
Nuova scatola originale
Descrizione del prodotto

GE FANUC IC697BEM711, Modulo Ricevitore Bus, Serie 90-70 Progettato

Descrizione del prodotto


IC697BEM711 è un Modulo Ricevitore Bus (BRM) della serie 90-70 progettato da GE Fanuc. Essendo un'interfaccia di espansione bus parallela ad alta velocità, IC697BEM711 consente comodamente l'espansione dal rack principale a un massimo di sette rack PLC IC697 aggiuntivi con un massimo di 50 piedi di cavo di interconnessione. L'IC697BEM711 è dotato di un comodo software di configurazione e non richiede interruttori DIP.

Il modulo IC697BEM711 ha un peso massimo di soli 4 libbre e ha un singolo slot con due connettori. È importante notare che il BRM IC697BEM711 deve essere sempre installato nello slot 1. Un'altra caratteristica notevole dell'IC697BEM711 è l'uso di LED per indicare lo stato continuo del modulo, del rack e la presenza della spina di terminazione bus I/O richiesta. L'IC697BEM711 mantiene l'ultima operazione di stato dei moduli di uscita in caso di possibile perdita di comunicazioni con la CPU. Consente inoltre l'isolamento e la riparazione di un modulo difettoso all'interno del rack.

Nota: il sistema PLC IC697 può essere configurato con IC697BEM711 solo utilizzando un programma software MS-DOS o la funzionalità Windows. Dopo aver selezionato l'impostazione di configurazione, all'utente verrà richiesto di confermare la presenza dell'RCM. Fare sempre riferimento al Manuale di installazione del controller del programmatore prima di tentare qualsiasi installazione.


Informazioni su IC697BEM711

Il modulo IC697BEM711 è un modulo ricevitore bus. Le caratteristiche del modulo IC697BEM711 includono un'interfaccia di espansione bus parallela ad alta velocità, il supporto per 7 rack di espansione, l'isolamento dei guasti di sistema, una facile configurazione del software e il supporto per il mantenimento dell'ultimo stato della macchina. Tre indicatori LED sul modulo forniscono lo stato del modulo, nonché lo stato della porta di espansione bus e lo stato di espansione. Utilizzando il modulo IC697BEM711, è possibile ottenere l'espansione fino a un massimo di 7 rack PLC IC697 aggiuntivi utilizzando un totale di 15 metri di cavo. Il modulo IC697BEM711 occupa uno slot nel telaio PLC. Sul pannello frontale del modulo sono previsti due connettori: un connettore viene utilizzato per collegarsi al rack a monte o alla CPU e l'altro connettore viene utilizzato per collegarsi a rack di espansione aggiuntivi tramite una disposizione a margherita.


Il modulo ricevitore bus IC697BEM711 deve essere configurato utilizzando la funzione software di programmazione Windows o MS-DOS. L'attuale requisito del modulo è di 0,8 Ampere e il modulo richiede anche una tensione di ingresso CC di 5 Volt. L'interfaccia di espansione può trasmettere dati fino a 500 kilobyte al secondo. È possibile utilizzare un cavo lungo fino a 15 metri con l'interfaccia di espansione. Il modulo è progettato per supportare lo standard VME C.1. Quando si ordina il modulo, è possibile ordinare anche la spina di terminazione con numero di catalogo IC697ACC702. Inoltre, è possibile ordinare i seguenti cavi I/O: un cavo da 5 piedi con numero di catalogo IC600WD005A, un cavo da 10 piedi con numero di catalogo IC600WD010A, un cavo da 25 piedi con numero di catalogo IC600WD025A e un cavo da 50 piedi con numero di catalogo IC600WD050A. L'alimentazione di sistema deve essere spenta prima di inserire il modulo IC697BEM711 nello slot designato.


Specifiche tecniche


Tipo di modulo: Ricevitore bus
Velocità dati effettiva: 500 Kbytes/sec
Distanza consentita del cavo: 50 piedi
Punti discreti disponibili: N/A
Porte seriali: 2
Corrente richiesta: 0,8 Ampere




Informazioni tecniche

Specifications


Corrente richiesta dal bus a 5 V 0,8 ampere
Specifiche dell'interfaccia di espansione
Lunghezza massima del cavo 50 piedi (15 metri)
Velocità dati effettiva 500 Kbytes / sec
Isolamento elettrico Comunicazione differenziale non isolata.
VME Sistema progettato per supportare lo standard VME C.1
