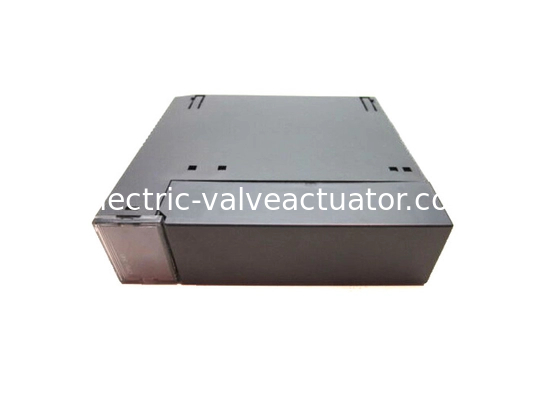

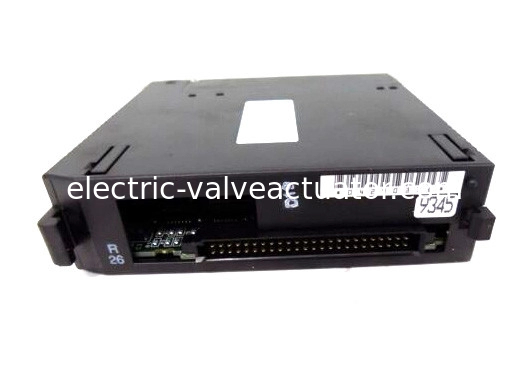

GE FANUC IC693CPU341, Serie 90-30, modulo CPU con 20 Megahertz

GE FANUC IC693CPU341, serie 90-30, modulo CPU da 20 megahertz

Descrizione del prodotto

Generale:Il modulo IC693CPU341, appartenente alla serie GE Fanuc 90-30, è un modulo CPU a slot singolo dotato di 5 piastre base.Contiene 4 piastre base remote e/o di espansione oltre alla piastra base di 1 CPUÈ dotato di un processore 80C188XL.

Potenza:Funziona a 20 MHz e richiede un carico di 490 milliampere dall'alimentazione nominale +5 VDC.Il modulo funziona a una temperatura ambiente compresa tra 0 e 60 gradi Celsius (o 32 e 140 gradi Fahrenheit).

Memoria:Con una memoria di programma utente massima di 80K byte, la CPU è in grado di eseguire un'operazione di un computer con una velocità di funzionamento media di 0,3 millisecondi per 1K di logica (noto anche come contatti booleani).IC693CPU341 ha una memoria di registro (%R) di 9999 parole; memoria globale discreta (%G) di 1280 bit, bobine interne (%M) di 1024 bit, bobine di uscita (temporarie) (%T) di 256 bit e riferimenti allo stato del sistema (%S) di 128 bit (con %S, %SA, %SB,% SC con 32 bit ciascuno).

I/O:Gli input analoghi (%AI) e gli output (%AQ) sono rispettivamente 1024 e 256 parole.Ha 16 registri di sistema di parole (% SR) che vengono utilizzati solo per la visualizzazione della tabella di riferimento e non possono essere consultati nel programma di logica utente.

Specificità:Questa CPU ha una singola porta seriale integrata, che richiede un connettore all'alimentazione PLC utilizzata nel sistema.L'IC693CPU341 è compatibile PCM/CCM, anche se richiede un modulo CMM per supportare il supporto SNP/SNP-x master, CCM o RTU slave.

LAN:IC693CPU341 ha una rete locale (LAN) installata. Questa funzionalità consente al CUP di supportare una varietà di moduli opzionali, come FIP, Profibut, multidrop, Ethernet, GBC, GMC e moduli opzionali GCM +.Le sue prime versioni hanno RAM e opzionale EPROM o EEPROM per lo storage di memoriaNuove versioni, a partire dalla versione hardware IC693CPU341-J e dal firmware Release 4.61, supporta solo RAM e Flash opzionale per necessità di memoria aggiuntiva.

Specifiche tecniche

Informazioni tecniche
