GE FANUC IC697CMM741, Controller Programmabile Ethernet nella Serie 90-70

GE FANUC IC697CMM741, Controller programmabile Ethernet della serie 90-70

Descrizione del prodotto

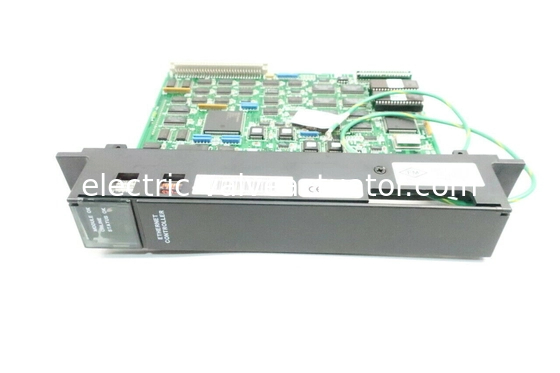

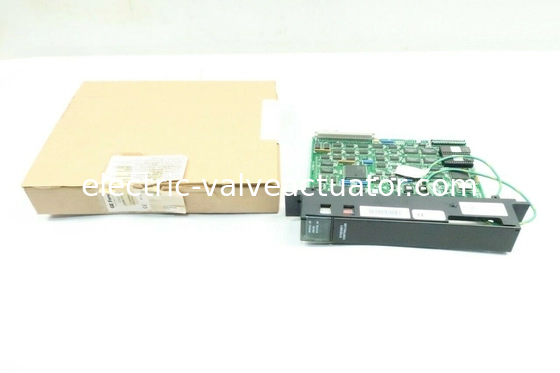

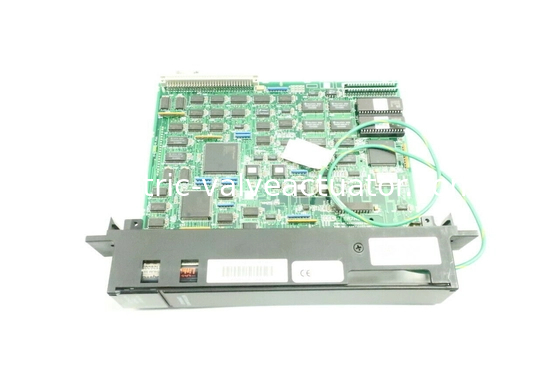

L'IC697CMM741 è un controller programmabile Ethernet della serie 90-70.Questo gruppo offre soluzioni ad alte prestazioni per l'interconnessione di controllori di automazioneIl controller IC697CMM741 è progettato per essere collegato in uno slot nel rack PLC IC697.È dotato di una connessione standard di 15-pin AUI port e è progettato per controller IC697. Un cavo AUI o transceiver può essere fornito dall'utente. Utilizza un singolo slot nel rack PLC e il software è facile da caricare e / o aggiornare.il software viene salvato attraverso interruzioni di corrente per almeno sei mesi.


Quando si installa il controller IC697CMM741 nel rack PLC, la corrente deve essere spenta dal rack.La scheda del cavo di batteria deve essere rivolta verso l'altra parte della superficie della tavola. Una volta collegata la batteria a uno dei connettori, basta premere in basso per bloccare. Inserire il controller nella fessura appropriata (generalmente la prima fessura a destra della CPU o del BTM).Non forzare la tavola quando si blocca. È importante notare che il controller Ethernet non funzionerà correttamente se ci sono slot vuoti alla sua sinistra.Il filo di terra verde deve essere saldamente fissato al telaio del rack, e il rack deve essere messa a terra per garantire la funzionalità della LAN.

Circa IC697CMM741

Il dispositivo di interfaccia IC697CMM741 è prodotto da GE Fanuc nella sua linea di prodotti Serie 90-70 per essere un'interfaccia per dispositivi LAN Ethernet TCP/IP o per dispositivi MMS della Serie 90-70 di GE.L'interfaccia IC697CMM741 è anche un controller Ethernet, e può collegare PLC direttamente a una LAN come la LAN IEEE 802.3 CSMA/CD.Questo controller Ethernet è realizzato per i controller programmabili GE Serie 90-70 IC 697 e ha solo bisogno di 1 slot nel rack PLC per essere montato in modo sicuroIl software utilizzato dal controller Ethernet IC697CMM741 può essere caricato o aggiornato facilmente attraverso la RAM e il controller può conservare il suo software dopo un blackout per un minimo di 6 mesi.Il software che può utilizzare comprende il software di comunicazione TCP/IP e MMS/OSI, il software completo per la programmazione e la comunicazione di Windows e DOS, e il software per la diagnosi completa e la gestione delle stazioni.

The GE Series 90-70 IC697CMM741 Ethernet controller and interface can connect to a transceiver device through either a user-supplied transceiver cable or an AUI (Attachment Unit Interface) cable through its standard D-type connector that has 15 pinsIl cavo e il ricevitore sono il modo in cui il controller Ethernet fa la sua connessione alla LAN Ethernet. Gli utenti possono monitorare lo stato dell'interfaccia del controller con i suoi 3 LED.La RAM nel controller Ethernet IC697CMM741 utilizza una batteria per il backup e la RAM memorizza tutto il software di comunicazioneQuesto dispositivo di controllo e interfaccia ha anche ROM e firmware che memorizzano le funzioni di base, il software di configurazione e le funzionalità diagnostiche che utilizza.

Informazioni tecniche
