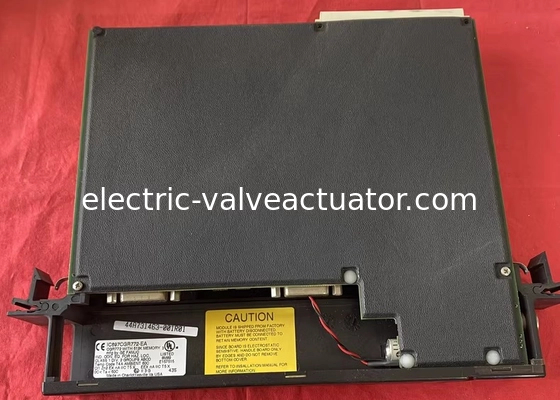

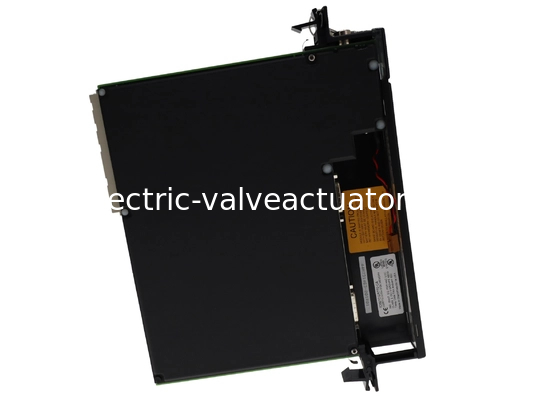

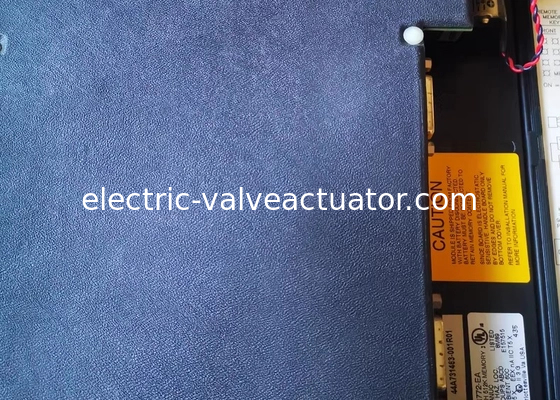

GE Fanuc IC697CGR772 CPU a caldo in standby Genius Dual Bus 486DX4 2K I/O discreti 512K byte

L'IC697CGR772 è un modulo di centrale di elaborazione (CPU) a doppio bus in stand-by, appartenente alla piattaforma PLC (Programmable Logic Controller) serie 90-70.Prodotto originariamente da GE Fanuc Automation, il modulo fa ora parte di Emerson Automation a seguito di un'acquisizione.È specificamente progettato per applicazioni che richiedono alta disponibilità e tolleranza ai guasti -- quando accoppiato con un'altra CPU identica, offre funzionalità ridondanti chiave: trasferimento senza urti, sincronizzazione automatica, comunicazione di backup ridondante, commutazione a scansione singola ed eliminazione dei singoli punti di guasto.

Il suo nucleo IC697CGR772 è dotato di un microprocessore 80486DX4 incorporato che funziona a 96 MHz.4 microsecondi per funzione booleana e supporta calcoli matematici a virgola mobile a 32 bit - che consentono una gestione efficiente di applicazioni industriali complesseIl modulo vanta inoltre un tempo di scansione veloce di 5,9 millisecondi, garantendo un controllo reattivo in tempo reale.

• Memoria:Dotato di 512 KB di RAM (Random Access Memory), compresa la RAM CMOS supportata dalla batteria mantenuta dalla batteria al litio IC697ACC701..Un interruttore di protezione della memoria integrato impedisce la modifica involontaria del contenuto della memoria quando è abilitato.
• Manipolazione I/O:Supporta fino a 2.048 ingressi discreti, 2.048 uscite discrete e 8.000 I/O analogici, il che lo rende adatto per le configurazioni di automazione su larga scala.È pienamente compatibile con tutti i prodotti I/O GE Fanuc IC660/IC661 e IC697, consentendo l'implementazione di soluzioni complete e flessibili di automazione.

L'IC697CGR772 offre opzioni di comunicazione versatili per supportare connessioni punto-a-punto e multi-drop:

• Porte seriali:1x porta RS232 e 2x interfacce RS485 (entrambe le porte RS485 si trovano sul pannello anteriore del modulo).
• Porta di rete:Una porta RJ45 è inclusa per le connessioni di rete.
• Configurazione:La CPU può essere facilmente collegata a un personal computer per l'installazione e la programmazione.

• Scambio manuale:Una funzione dedicata consente di passare manualmente tra i moduli di comunicazione per una gestione flessibile della rete.
• Modalità di funzionamento:Un interruttore a 3 posizioni consente agli operatori di regolare rapidamente la modalità di funzionamento del modulo (ad esempio, RUN/STOP).

La parte anteriore del modulo è dotata di 7 indicatori LED, che forniscono visibilità in tempo reale in vari stati e eventi del sistema (ad esempio, alimentazione, comunicazione, condizioni di guasto).il modulo OK LED funge da monitor di stato della batteria: se viene rilevata una batteria scarsa, il LED non rimarrà acceso dopo l'accensione.
