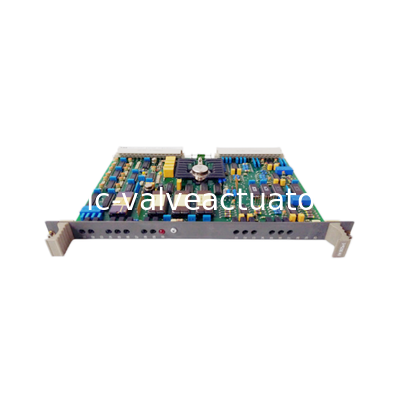

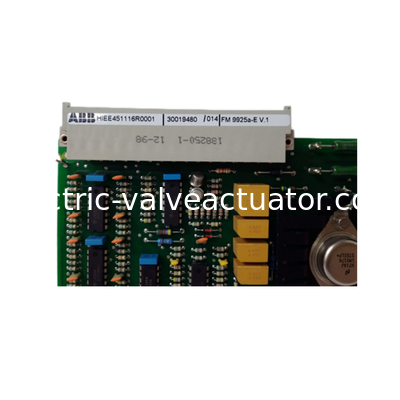

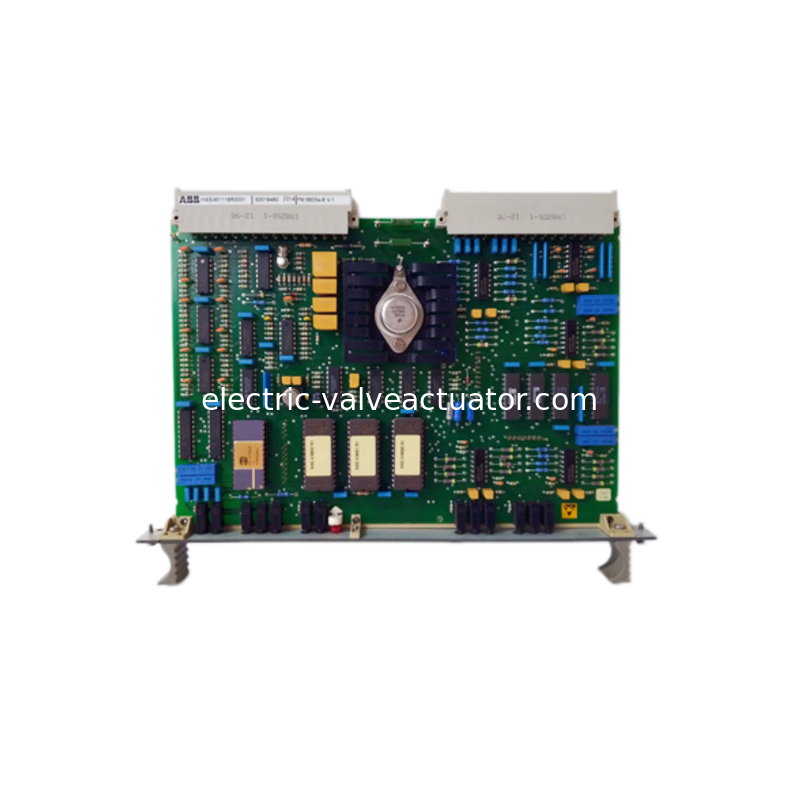

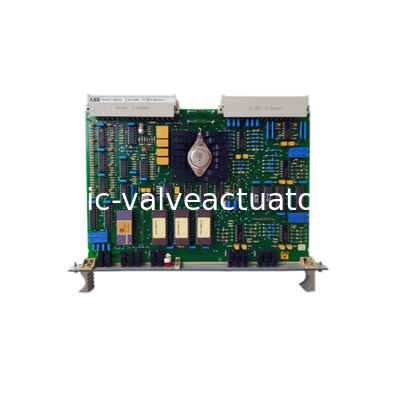

ABB FM9925A-E Processore di controllo funzionale incorporato per sistemi di automazione industriale

L'ABB FM9925A-E è un modulo di ingresso frequenza e contatore ad alte prestazioni progettato per la serie EFCH (Embedded Function Control Processor) di ABB, in particolare per la serie Advant® Controller 410 e il relativo sistema I/O S100. Questo modulo fornisce capacità di misurazione critiche per velocità, posizione e flusso in applicazioni di automazione industriale esigenti.

Progettato per il controllo preciso del movimento, la sincronizzazione e la misurazione accurata, l'FM9925A-E elabora segnali a impulsi ad alta velocità da encoder incrementali, sensori di prossimità, misuratori di portata a turbina e altri generatori di impulsi. Esegue conteggi precisi, misurazioni di frequenza e decodifica in quadratura, convertendo i dati degli impulsi in tempo reale in valori digitali per il riconoscimento del controller.

• Segnali encoder incrementali: segnali differenziali RS-422 da 5 V o 24 V, segnali single-ended da 24 V con supporto per quadratura A/B e segnale di riferimento zero (Z)
• Segnali di impulso/direzione: ingressi standard di segnale di impulso e direzione
• Ingresso a impulso singolo: semplici ingressi di impulso per contatori per misuratori di portata o tachimetri
• Sensori Namur: supporto per sensori di prossimità conformi Namur

• Misurazione di frequenza: misurazione precisa della frequenza degli impulsi di ingresso tramite misurazione del periodo o conteggio degli impulsi
• Misurazione di posizione: moltiplicazione della frequenza per 4x per segnali encoder in quadratura per misurare angoli di rotazione e spostamenti lineari
• Confronto e uscita: comparatori programmabili con uscita digitale diretta per risposta in tempo reale
• I/O digitali: ingressi e uscite digitali ausiliari per trigger esterni e risposta rapida
• Diagnostica: capacità complete di autodiagnostica per il monitoraggio dello stato operativo e dell'integrità del segnale
• Interfaccia di comunicazione: scambio dati ad alta velocità tramite bus backplane I/O S100
• Supporto hot-swapping: inserimento/rimozione sicura mentre il sistema è alimentato e in funzione
