Sistema del monitoraggio e di analisi dei guasti di vibrazione

Sistema Su-lineVibration del monitoraggio e di analisi dei guasti di JM-B-6E

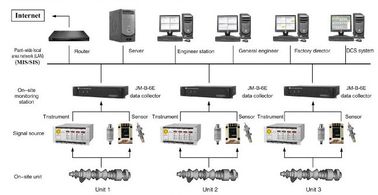

Il sistema comprende il collecter intelegent di dati, di computer livello su dell'analisi (stazione engneering), software di sistema di analisi dei guasti e di controllo e sistema di rete.

Il collcter di dati di JMB-B-6Eintelegent è usato per il acpuisition, l'archiviazione di dati ed il pretrattamento di fieldsignal. Ogni collecter intelegent di dati ha due input di fase del reciproco-supporto e 8vibration o entrate analogiche. Accoring a thenumber dei punti measuning richiesti dell'attrezzatura, collecter intelegent di parecchi dati ha potuto essere usato.

Del il computer livello su (stazione di ingegneria) ha un sistema di grande capacità di memoria dell'elaboratore. È attrezzatura di sorveglianza dello stato corrente di responsiblefor, l'analisi di vibrazione, base di dati storica e gestione della memoria, analysiscapabilities dell'errore.

Il software di sistema di analyaia dell'errore e di controllo è fatto funzionare del sul computer livello su (stazione dell'ingegnere). Può essere controllo di stato dell'attrezzatura, l'analisi di vibrazione, gestione di base di dati, faultdiagnosis, equilibratura di moto e comunicazioni funzionati della rete.

I collettori di dati di Intelegent e le stazioni di ingegneria sono collegati da Ethermet, allo stesso tempo la stazione di ingegneria può conecte alla rete di MIS/SIS tramite un commutatore, che è per aiutare la direzione tplant e la squadra tachnical al tempestivo conosce gli stati dell'operazione dell'attrezzatura e prendere la decisione dello scientifiv.

caratteristiche del sistema

progettazione di sistema 1.Open

JM-B-6E ha idee di una progettazione di sistema completamente aperto, sistemi di software modulari della sabbia dell'hardware è progettato conformemente alle necessità dell'utente per la configurazione flessibile.

Buona scalabilità, è facile da ampliare il sistema secondo il numero degli obiettivi del monitoraggio e il canbe dell'oggetto del monitoraggio ampliato da una singola attrezzatura ai segnali multipli di equipment.monitoring può essere ampliato soltanto dal parametro di vibrazione ai parametri trattati e ad altri paramentrs.

Può easyily comunicare con il sistema informatico della centrale elettrica (DCS, MIS, SIS) e la condivisione di dati del achineve

Ha basato un tachnology intranet/di Internet per facilitare l'uso della lan esistente, WAN e i aresources della rete telefonica di un centro di rete di sorveglianza livello della pianta dello stato di unità possono essere sviluppati.

funzioni di sistema

monitoraggio 1.Real-time ed allarme

Dispositivi di sorveglianza assiali in tempo reale di vibrazione, vibrazione delle mattonelle, velocità, displacement.state del defference di espansione.

Il diagramma della barra di parametri dell'operazione dell'attrezzatura e la simulazione dell'attrezzatura diagram.

Frequenza del passaggio di vibrazione di Epuipment disply.

Piont di misurazione del monitor di tendenza plot.optional del magnitute di vibrazione della tendenza del cambiamento di ampiezza di vibrazione.

Tempo ed esposizione girante di velocità.

Esposizione di funzionamento di sttus di Equipement.

Funzione a due fasi per ogni segnale di vibrazione, stato dell'allarme di canale in tempo reale dell'allarme diaply, rosso per l'allarme, giallo per il pericolo.

Recognization di stato del segnale del contorl di fase.

archiviazione di dati 2.Historical

Le forme di onda del segnale di dati dynatic quotidiani di vubration dell'attrezzatura e le caratteristiche importanti dei dati di vibrazione saranno immagazzinate.

Automaticamente registrando le forme di onda e i vibrationcharactors originali, secondo il tasso girante del cambio di velocità, quando l'attrezzatura è la velocità perdente di gainingor (che avvia su o che interrompe), per sviluppare un libraryof importante di dati l'attrezzatura.

I dati di carattere di vibrazione memorizzati dall'ogni canali compreso:

Passi il frequencemagnitute, la tensione lacuna/dell'intensità (sensori del flusso turbolento)

grandezza 1/2X, 1X, 2X e fase armoniche dell'armonica 1X.

I backup dei dati di funzionamento e dei dati hiatorical, permettono di estrarre i dati importanti per l'analisi offline.

ricordo di incidente 3.The e lo stoccaggio di archivi dell'allarme

Registrando gli ultimi 100 allarmi, elettrico-offs e ristabilendo le informazioni, compreso il nome dei punti di prova, il periodo dell'allarme e il disalarm, la velocità girante, passano la frequenza ed allarmano lo ststus.

Esposizione in modo allarmante della lista.

Nel girare la forma uno stato ordinario in uno stato dell'allarme, il sistema si girerà automaticamente verso un modo di registrazione di emergenza, una densità lineare del increasingf, i dati di carattere di vibrazione e le forme di onda originali prima e dopo il punto dell'allarme sarà memorizzato.

stampa 4.Statements

Tutto il diagramma dell'analisi e del monitoraggio ha la funzione di previsione.

Dati di carattere storici di vibrazione, guadagnare e functon perdente della stampa della lista di dati di velocità.

Funzione di stampa della lista dell'allarme.

configurazione 5.Parameter

funzioni online di confiquration di parametro.

Funzioni di configurazione di informazioni di Manica, inculding: incanali il nome, il tipo del sensore, la direzione della correzione, il valore completo del calibro, la conservazione del ceppo dell'allarme.

Messa a punto flessibile del monitoraggio e dei parametri di tracciato.

Riferisca le configurazioni della stampa.

gestione bibliotecaria di raccolta di dati 6.Historical

I dati storici di vibrazione durante gli inizio ed i bassi chiusi saranno diretti specialmente, possono essere utili a controllo di vibrazione ed a manutenzione ctive di pradi.

Ricordando lo stato di vibrazione suring parecchi inizio ed arresti, può fornire i diagrammi dell'analisi simiar sopra alla linea sistema di controllo.

Da base di dati OUery, estraendo il segno di diagnisis dell'errore di vibrazione, confrontante la vibrazione differente dell'attrezzatura durante i parecchi l'inizio e gli arresti, una base per la diagnosi dei guasti possono essere forniti.

La classificazione della gestione dei dati hiatorical (le caratteristiche di waveform.vibration, speeddata d'atterraggio, allarmano i dati, il ect.). Alle indagini del acilitate, all'esposizione, alle dichiarazioni della stampa ed alle funzioni.

analisi dei guasti 7.Viration

Il sistema di JM-B-6E ha lo stato transitorio dell'attrezzatura e funzioni in tempo reale dell'analisi di vibrazione di staus dell'allarme. C'è tipo dodici di diagrammi di dati di vibrazione: le barre, lista di dati, dati di dominio di tempo tracciano, diagramma dello spectrue, diagramma della traccia di axi, portatore progetta, diagramma dell'analisi di tendenza, diagramma polare, mappa del palo, fallsplot, 2D hoospecttum, diagramma del centro di axi.

Configurazione online di parametro di Suppporting.
