Dispositivo di Protetion di industria chimica con un'esposizione LCD di 4 cifre

Monitoraggio di vibrazione di JM-B-5S e dispositivo di Protetion

Uso

Questo dispositivo applica la generazione, il ferro e l'acciaio, la metallurgia, l'industria chimica, controllante e misurante continuamente sopportando la vibrazione (vibrazione assoluta) e vibrazione di asse (vibrazione relativa) in vari meccanismi di rotazione, dato che gli utenti per fare per analizzare il cindition di funzionamento e per fare la manutenzione.

Questo dispositivo ha uscite correnti 4~20mA, per il conection con i registratori o il sistema del DCS. Inoltre ha un'interfaccia di segnale sincrona di TDM, da collegarsi agli sysytems di diagnosi dei guasti delle macchinari rotanti.

Funzioni

1. Altamente intelligenti, i allparameters possono essere sei su un pannello di controllo.

2. Suitablr per monitoraggio online per un da molto tempo, facile bloccarsi e mettere a punto, non avendo bisogno di manutenzione del sito;

3. uscita del commutatore di allarme livellato 2

4. uscita corrente analogica 4~20mA.

5. Configurazioni libere di valore del campo di misura, dell'allarme e del damger.

6. Outpu sincrono del segnale (TDM).

7. Annotazione e inquirie automatici di valore di campione massimo.

funzione di protezione 8.Password.

commutazione 9.Free fra l'ampiezza e l'intensità.

10. Configuraton ad azione ritardata prodotto commutatore del pericolo.

Parametri tecnici

modo 1.Display: un'esposizione LCD di 4 cifre (con la lampadina blu)

gamma 2.Measuring: Frequenza 10~300Hz (vibrazione) del cuscinetto /1~3000Hz (vibrazione di asse)

Ampiezza 0~200μm*, 0~300μm, 0~500μm (valore del picco-picco)

Intemsity 0~20mm/s, 0~30mm/s, 0~40mm/s (scarto quadratico medio di ture)

accuratezza 3.Measuring: ±0.5 classe, error≤1%FS lineare

segnale 4.Input: Sensore di tasso di vibrazione ZHJ-2, sensore del flusso turbolento di CWY-DO-Φ8mm

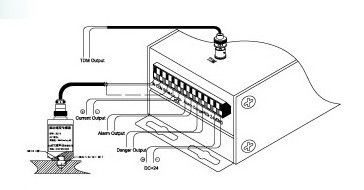

5. Uscita: segnali: Uscita corrente (corrente costante 4~20mA)

Uscita sincrona del segnale di TDM

uscita del commutatore di 2 livelli.

temperatura 6.Environmental: -10~45℃

umidità 7.Relative: ≤85%

votage 8.Power: CC +24V

dimensione 9.External: 79mm (larghezza) ×166 (lunghezza) ×52mm (heigth)

dimensione e modello del foro 10.Installation: 3705mm (larghezza) ×151mm (lunghezza) (diametro: Φ7mm)
