Sensore a bassa frequenza di vibrazione di ZHJ-3D veritcal con 2 viti

Sensore a bassa frequenza di vibrazione di ZHJ-3D

Principio di funzionamento

Il sensore a bassa frequenza di vibrazione di ZHj-3D è un sensore di inerzia. Può trasformare i segnali del vibraton nei segnali elettrici facendo uso del principio nagnetic di induzione. Pricipalmente consiste del circuito magnetico, materia di inerzia, attenuando la molla ed altri componebts. C'è un magnete riparato rigidamente dentro le coperture del sensore e materia di inerzia (bobina compoent) che appende sulle coperture dalla componente della molla. A tempo di funzionamento, questo sensore sarà fisso su una macchina, come la vibrazione a macchina, se il sensore è nella sua gamma di frequenza, là sarà movimento relativo fra il magnete di American National Standard della bobina, si arrotola taglierà le linee magnetiche e genera una tensione iductive, questa tensione è proporzionale al tasso di vibrazione del objecte che sta misurando, dopo l'elaborazione integrale a questo segnale, noi otterrà il segnale di spostamento.

Parametri tecnici

gamma di risposta 1.Frequency: 0.5Hz~200Hz (- 3db)

2.Sensitivity: 8mV/μm±5%, 5mV/μm±5%, 4mV/μm±5% (regolabile con il requiriement dell'utente)

gamma 3.Measuring: ±1mm (±2mm, ±3mm)

4.Linearity: ≤2%

tensione in uscita 5.Maximum: 8V (singolo picco)

temperatura 6.Environmental: -30℃~80℃ (umidità relativa: ≤90%)

metheds 7.Measuring: veritcal, orizzontale

tensione 8.Power: ±12V

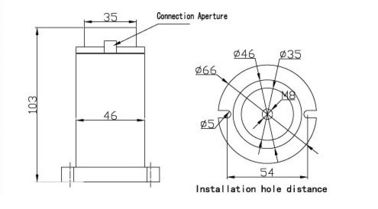

9.Installation: 2 viti su un cerchio Φ56

dimensione 10.External: 66mm (lunghezza) ×103mm (wigth)
