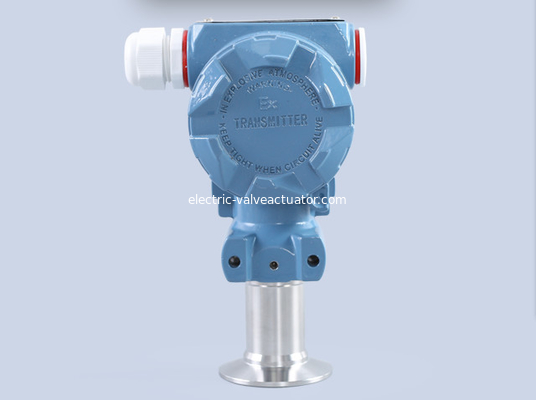

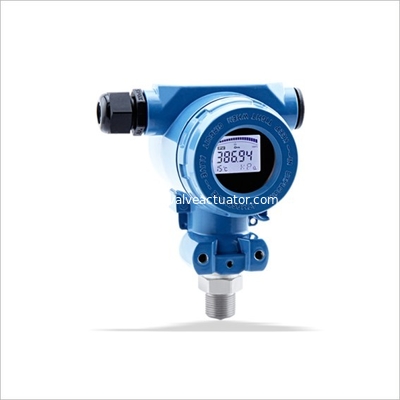

Sensore meccanico di pressione del trasmettitore livellato differenziale di serie di SWP-T20X

Sensore meccanico economico di pressione del moltiplicatore di pressione di serie di SWP-T20X

Riassunto

Il moltiplicatore di pressione economico di serie di Swp-t20x adotta il sensore piezoresistive ceramico importato con il livello avanzato internazionale, coopera con i componenti elettronici di alta precisione ed è montato con il processo rigoroso. La tecnologia asciutta di misura di pressione senza liquido intermedio è adottata, che dà il gioco completo ai vantaggi tecnici del sensore ceramico della resistenza, di modo che il moltiplicatore di pressione di serie di swp-t20x ha prestazione tecnica eccellente. Alta stabilità ed alta accuratezza di misura.

Il moltiplicatore di pressione economico di serie di Swp-t20x ha vari modelli, gamme e forme trattate del collegamento. Può essere ampiamente usato in molti campi industriali quale petrolio, l'industria chimica, energia elettrica, metallurgia, farmacia, alimento, ecc. che può adattarsi alle varie occasioni ed ai media della misura industriale. È un prodotto di miglioramento ideale del manometro tradizionale e del moltiplicatore di pressione tradizionale e uno strumento di misura di pressione ideale nel campo di automazione industriale.

Caratteristiche principali

◆alta stabilità, migliore di 0,1% di completo ogni anno.

◆la piccola escursione della temperatura perché il liquido intermedio nell'elemento di misurazione si elimina, il sensore non solo ottiene l'alta accuratezza di misura, ma inoltre è meno colpita dalla temperatura.

◆la buona larga scala IC dell'affidabilità è adottata, con la buona affidabilità di circuito e la forte prestazione anti-interferenza.

◆l'ampia applicabilità il prodotto ha vari modelli, forme trattate del collegamento e materiali di costruzione, che possono adattarsi ai vari media nella misura industriale.

◆installazione e manutenzione facili. Il prodotto ha la struttura ragionevole, il piccolo volume e peso leggero. Può essere installato direttamente a tutta la posizione.

Principio di funzionamento

Lo strumento cambia il segnale della temperatura in segnale elettrico tramite il sensore di temperatura e poi il preamplificatore amplifica e filtra il segnale elettrico, che è inviato al modulo di conversione di a/d del CPU per la conversione analogico-digitale. Per concludere, il CPU esegue l'elaborazione dei dati, l'esposizione e l'uscita di PWM. Lo schema a blocchi di principio è come segue:

La pressione del medium misurato direttamente agisce sul diaframma ceramico del sensore, inducente il diaframma a produrre un piccolo spostamento proporzionale alla pressione media. Nelle condizioni normali di lavoro, lo spostamento massimo del diaframma non è più di 0.025mm. Dopo che il circuito elettronico individua questo spostamento, converte questo spostamento in segnale industriale standard di misura che corrisponde a questa pressione. Nel caso di sovrappressione, il diaframma direttamente è attaccato al substrato ceramico solido. Poiché la lacuna fra il diaframma ed il substrato è soltanto 0.1mm, lo spostamento massimo del diaframma nel caso di sovrappressione può soltanto essere 0.1mm. Di conseguenza, la struttura assicura che il diaframma non produca l'eccessiva deformazione. Il sensore ha la buona stabilità ed alta affidabilità.

Parametro tecnico

◆livello di accuratezza: 0,5

◆differenza di ritorno 0.1%fs

◆℃ del ± 0.1%/10 di influenza di temperatura

◆CC 13V ~ 30V di tensione di funzionamento

◆± annuale 0,2% di stabilità

◆il segnale ha prodotto 4 ~ 20mA

◆gamma permissibile 150% di sovratensione

◆× 100 del × sessanta di dimensione globale 120 massimo

◆campo di pressione massimo 200%

◆medium permissibile -20 ~ un ambiente -20 ~ di temperatura di 70 ℃ ℃ 80
