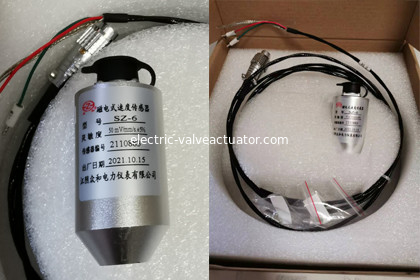

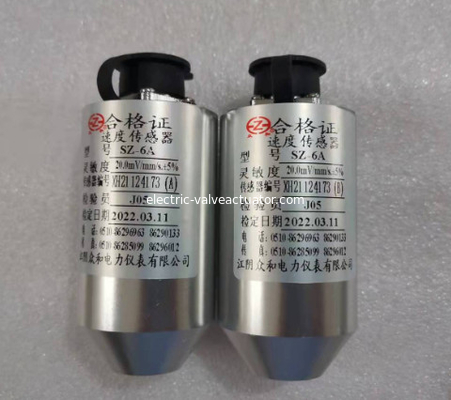

Sensore elettromagnetico Zhonghe SZ-6 SZ-6A SZ-6G di velocità di serie della SZ

1 PANORAMICA
Il sensore di velocità elettromagnetico di serie della SZ è utilizzato per misurare la vibrazione del cappuccio sopportante del rotatingmachinery quali le turbine, i compressori, i fan e le pompe. È un outputsvoltage elettromagnetico del sensore da una bobina mobile che taglia le linee magnetiche, in modo da non deve assicurare il potere all'installazione del lavoro andeasily.

2 FUNZIONI PRINCIPALI
2,1 il suo segnale in uscita è proporzionale alla velocità di vibrazione e può tenere conto della ofhigh-frequenza del campo, della frequenza intermedia e della misurazione delle vibrazioni a bassa frequenza.

2,2 i sensori di serie della SZ hanno un'impedenza più a basso rendimento e un migliore rapporto segnale-rumore. Requisiti di Withoutspecial delle spine dell'uscita e dei cavi, è di facile impiego.

2,3 questo sensore ha annullato le componenti di attrito di attività nella progettazione, in modo dalla sua flessibilità è buona, voi canmeasure la leggera vibrazione (0.0lmm).

2,4 il sensore ha certa capacità anti-laterale di vibrazione (non più del picco 10g).

2,5 può essere usato per misurare la vibrazione della sede del cuscinetto, della recinzione o della struttura (vibrazione relativa del toabsolute di spazio inerziale). Può direttamente essere montato sul fuori della macchina, andmaintenance è estremamente facile.

3 SPECIFICHE

3,1 sensibilità:

SZ-2: 30mV/mm/s, errore: + 5%;

SZ-6: 50mV/mm/s, 士 5% di errore;

SZ-4V SZ-4H: 28.5mV/mm/s, errore +5%;

3,2 condizioni di prova: temperatura 20C+5C (80Hz, velocità 10mm/s) 3,3 ampiezze: < 2000um="">

3,4 risposta in frequenza: SZ-2, SZ: (10~500) hertz; SZ-4VSZ-4H: (4~1000) hertz:

3,5 accelerazione massima: 10g;

3,6 direzione di misurazione: SZ-2 (verticale o HorizontalSZ-6 (verticale o orizzontale) SZ-4V (verticale) SZ-4H (orizzontale)

3,7 ambiente di uso: (- 30 ~ 120) C.

3,8 umidità relativa <95>

3,9 ambiente di operazione: Nessun corrosivo, campo magnetico non forte nel circondare:

3,10 dimensioni: 35x 77 (millimetro).

3,11 pesi: circa 200g.

3,12 installi: Il tipo elettromagnetico sensore di serie della SZ di velocità è riparato al fondo del centerhole del sensore con le viti un M10x1.
